高效過濾器的DOP檢漏流程

作者：admin 來源：廣州梓凈凈化設備有限公司發布時間：2019-05-12 04:10:02 瀏覽量：3243

DOP測試范圍：

對于10000級或更高潔凈度要求的層流或亂流潔凈室，包括層流工作臺、層流罩、自凈器以及制藥廠用的無菌隧道、灌裝線等設備上的高效過濾器，必須在現場對以下部位進行掃描巡檢：

原理：

在被檢測高效空氣過濾器上風側發DOP氣溶膠作為塵源，在下風側用光度計采樣檢測，含塵氣體經過光度計時產生的散射光經光電效應和線性放大轉換為電量，并由微安表快速顯示，采集到的空氣樣品通過光度計的擴散室，由于粒子擴散引起燈光強度的差異，經測定這個光強度，光度計便可測得氣溶膠的相對濃度。

檢測程序：

在高效過濾器的上風側引入氣溶膠：

進行系統檢漏時可直接把DOP煙霧放入空調器內。

DOP發生器較小時，可以放在高效過濾器的靜壓箱內。

對于層流工作臺可直接放在風機的吸入口。

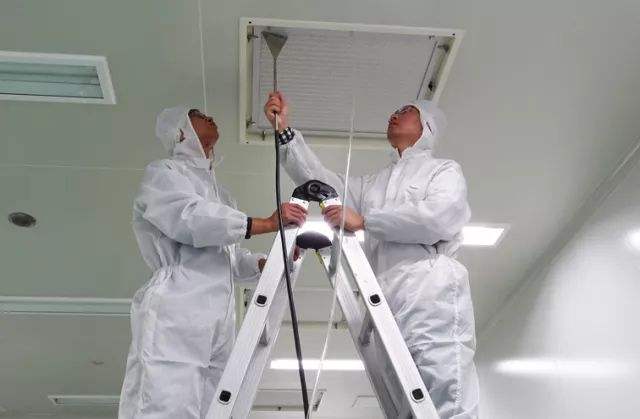

立即用氣溶膠光度計的采樣頭掃描過濾器的出風側。采樣頭離KLC過濾器距離約2cm，沿過濾器內邊框等巡檢，掃描速度

應低于5cm/秒。

當光度計讀數超過0.03%時，表明泄漏量超標，需要修補或更換。

用環氧樹脂硅膠堵漏或緊固螺栓后，再進行掃描巡檢。

檢測頻度：

在安裝或更換高效過濾器時應進行檢測。

正常使用情況下，每年至少檢測一次。

高效過濾器檢漏試驗結果及評價記錄于附件9。

高效過濾器的DOP檢漏流程：

1、首先檢查使用的氣溶膠發生器中DOP溶劑的液位是否高于低液位，如果不足的話應該及時添加。

2、連接氮氣瓶和氣溶膠發生器，開啟氣溶膠發生器的溫度控制開關，直到紅燈轉換為綠燈就表示溫度到達所需的值(大約在390--420℃之間)。

3、將測試用的軟管一端連接在氣溶膠光度計的上游測試口，另一端則安置于被檢測過濾器的進風側，如果這時候DOP發生器較小達不到規定濃度的話，可以將其放在被測過濾器檢測程序的靜壓箱中，而層流工作臺可直接放置于風機的吸入口處。

4、隨后打開光度計的控制開關，將測試值調到100。

5、打開氮氣的控制開關，將其中的壓力控制在0.05--0.15Mpa之間，緩慢打開氣溶膠發生器的油閥，將光度計的測試值控制在10--20之間，等到測試值穩定之后，輸入上游測得的濃度就可以進行后續的掃描、巡檢等操作;

6、將測試用的軟管一端連接在氣溶膠光度計的下游測試口處，用另一端掃描過濾器的出風側、支架等，記住要距離過濾器大約3--5cm，隨后沿著高效過濾器的內部邊框等來回的掃描，速度保持在5cm/s以下;

7、整個測試的范圍包括過濾器的濾材、濾材與內部的連接、框架密封墊和支撐框架之間的連接、支撐框架和頂棚之間的連接等，主要檢查過濾介質中的小針孔、框架密封、墊圈密封等有無損壞或泄漏的現象。
